非滿管電磁流量計通過結合電磁感應原理與流速-面積法，為不滿流管道流量監測提供了高效解決方案，其優勢主要體現在高精度測量、強適應性、可靠性和智能化功能等方面，具體分析如下：

    一、測量原理

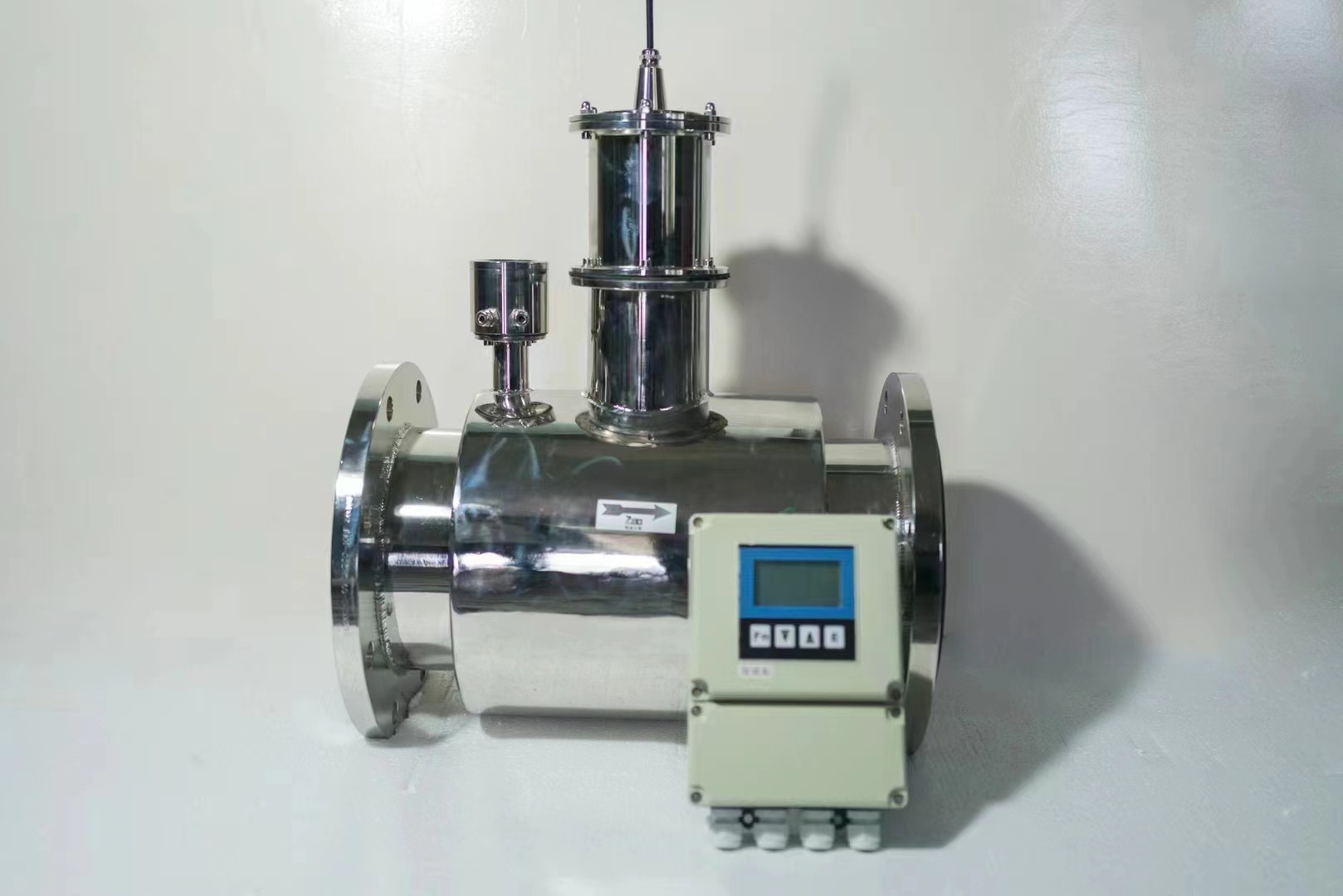

    非滿管電磁流量計基于法拉第電磁感應定律，在管道外壁加裝勵磁線圈，當帶內襯絕緣的管道內有流體流過時，流體切割磁感線，在電極兩端產生感應電動勢，此電動勢與絕緣管道中流體的平均流速成正比例關系，從而測得流體流速。同時，在管道頂端加裝液位測量裝置，采用非接觸式測量液位，避免接觸式測量因被測介質參數變化導致的誤差。處理器接收流量信號和液位信號，補償修正后計算瞬時流量。

    二、核心優勢

    高精度測量：能較為準確地反映管道內液體的實際流動情況，測量精度高，不受下游、阻塞等因素影響

    介質兼容性廣：可用于測量各種導電液體，包括腐蝕性、有毒性或含有固體顆粒的流體，如水、化學物質、污水、泥漿、礦漿等，電導率要求≥5μS/cm。

    管道類型多樣：可用于開放式非滿管管道（圓管、矩形管或其他異形管）流量的測量。

    環境耐受性強：傳感器可在惡劣的現場和污水水質下長期可靠工作，適用于高溫、高壓、腐蝕等環境。

    無機械部件：減少了因設備故障而導致的停機時間，維護起來相對簡單，降低了維護成本。

    抗干擾能力強：采用低頻矩形波勵磁技術，有效抑制工頻干擾及電磁噪聲，確保數據穩定。

    顯示與輸出功能齊全：具有大屏幕、背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據。儀表可顯示瞬時流量、流速、累積流量等數據，并具有計算機通訊接口232、485（可選），還具有GSM和GPRS無線數據遠傳功能（可選）。

    具備多種報警和修正功能：帶有開關量輸出（即上限、下限報警等報警信息）功能，帶有脈沖/頻率輸出功能，帶有模擬量（4～20mA）輸入/輸出功能，可對液位計進行內部供電（24VDC），可對液位和電流進行零點和滿度修正等功能。

    三、應用場景

    市政排水與污水處理：適用于市政雨水、廢水、污水的排放和污水處理廠進出水流量計量等場所的連續測量，可監測雨水管網、合流制管道的瞬時流量，輔助防汛調度，跟蹤污水處理廠進出水流量，優化工藝參數，降低能耗。

    農業灌溉：能夠精準計量渠道、明渠的灌溉水量，實現節水灌溉與水資源高效利用。

    工業流程控制：在化工、造紙、礦山等行業，可測量含顆粒介質的輸送流量，避免管道堵塞風險；在電力行業，可監測冷卻水循環系統的流量，保障設備安全運行。

    四、安裝與維護注意事項

    安裝要求：

    非滿管電磁流量計必須做到良好的接地，減少干擾信號引入。

    傳感器和轉換器的連接線纜必須采用專用屏蔽導線，不得將連接線纜與電源線、動力線敷設在同一鋼管中。

    非滿管電磁流量計安裝在地下時，為方便維護需設置儀表井。

    不得將流量計安裝在泵的抽吸側。

    為保證測量精度，流量計安裝時需保證前直管段為5倍直徑（最少3倍）。

    電極的安裝要求較高，一般高度為管道口徑的1/10，且須保證電極的安裝保持水平。

    維護要點：非滿管流量計的維護作業量很小，但在運轉一段時間后，污水常會在傳感器內壁積累附著層，應及時予以鏟除，不然附著層電導率與流體電導率不一致時，會導致電極回路斷路或短路，使流量計不能正常作業。對于工業污水的測量，在流量計選型時能確保流體流速在3～4m/s以上，可在一定程度上起到自清掃管道、避免附著層堆積的效果。
